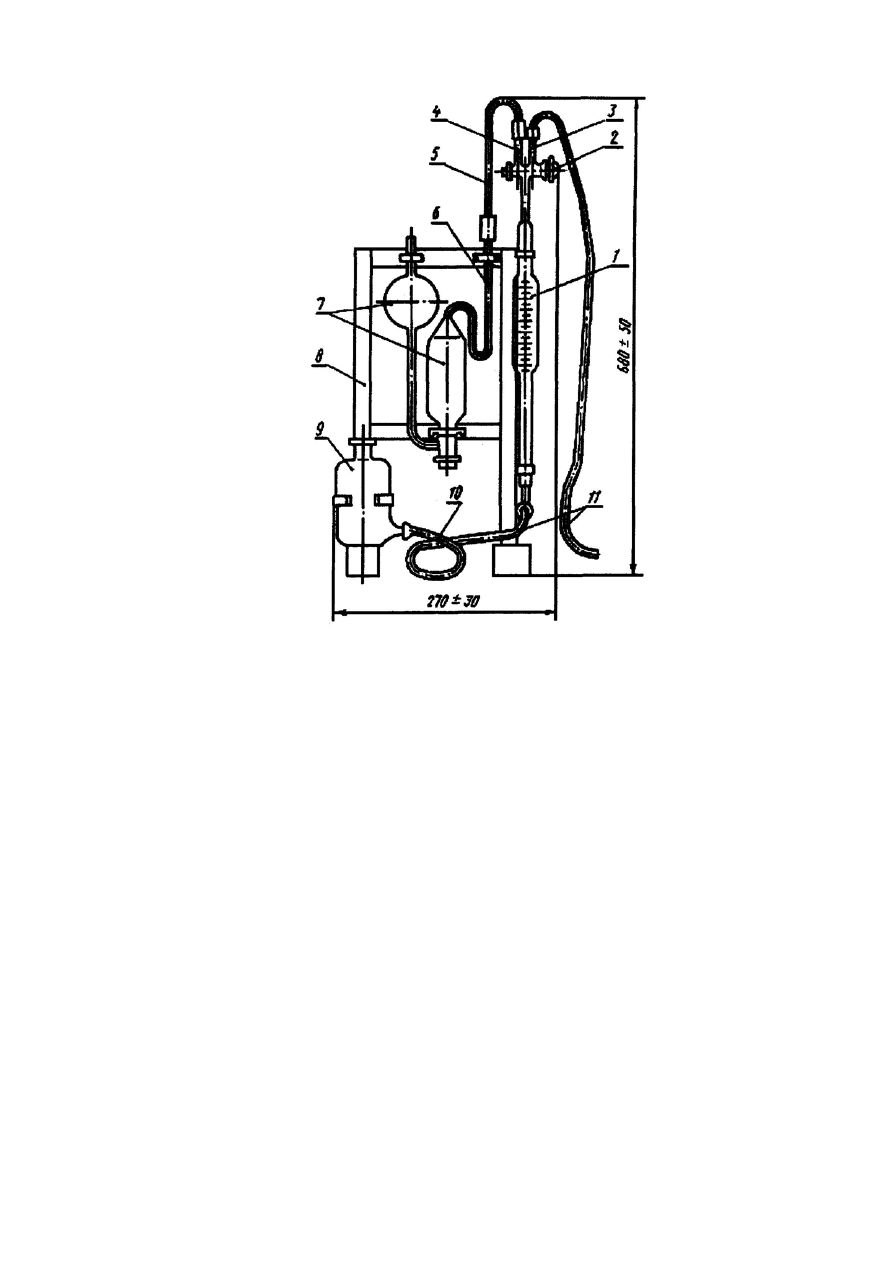

Рис.

10

. Измерительный аппарат для анализа кислорода типа АК

-

М1



Размеры указаны в миллиметрах

1 –

бюретка, 2

–

двухходовой кран, 3,4

–

отростки крана,



5,6 –

капиллярные стеклянные трубки, 7

–

поглотительный пипетка



с капиллярной трубкой, 8

–

штатив, 9

–

уравнительная склянка,



10,11 –

резиновые трубки



Для  приведения  объема  кислорода  в  бюретке  к  атмосферному

давлению  устанавливают  уровень  аммиачного  раствора  аммония  хлорида  в
уравнительной  склянке  против  нулевого  деления  бюретки.  Пережимают
резиновую  трубку

10

и  быстрым  поворотом  крана  выпускают  из  бюретки

избыток кислорода в атмосферу. Затем поворотом крана соединяют бюретку
с пипеткой и, поднимая уравнительную склянку, вытесняют весь кислород из
бюретки  в  цилиндрическую  часть  пипетки.  После  заполнения  раствором
капиллярной трубки пипетки кран закрывают.



Для  лучшего  поглощения  кислорода  прибор  осторожно  встряхивают.

Через  2

-

3  мин  поглощение  кислорода  обычно  заканчивается.  Поворотом
