Код

Компонент

Описание

Размеры*

С

Уплотнительное

кольцо

Каучуковое

уплотнительное

кольцо,

диаметр × толщина

29,1 × 1,6

Т

Держатель

фильтра

Металлический  кожух  со  штативом  и

выходным отверстием

см. рис. 7

У

Опора для

фильтра

Перфорированная листовая сталь, диаметр

65



размер отверстий



расстояние между отверстиями (по

центру)

Ф

Зажимы

Замки с пружинным механизмом

Х

Трубка с

набором

форсунок

Трубка  (

З

),  заканчивающаяся  насадкой  с

набором форсунок

см. рис. 6

Ц

Выходное

отверстие

Выходное  отверстие  с  патрубком  для

присоединения к насосу

Внутренний

диаметр ≥ 10

* Размеры приведены в мм, если не обозначено иначе

























































структура форсунок

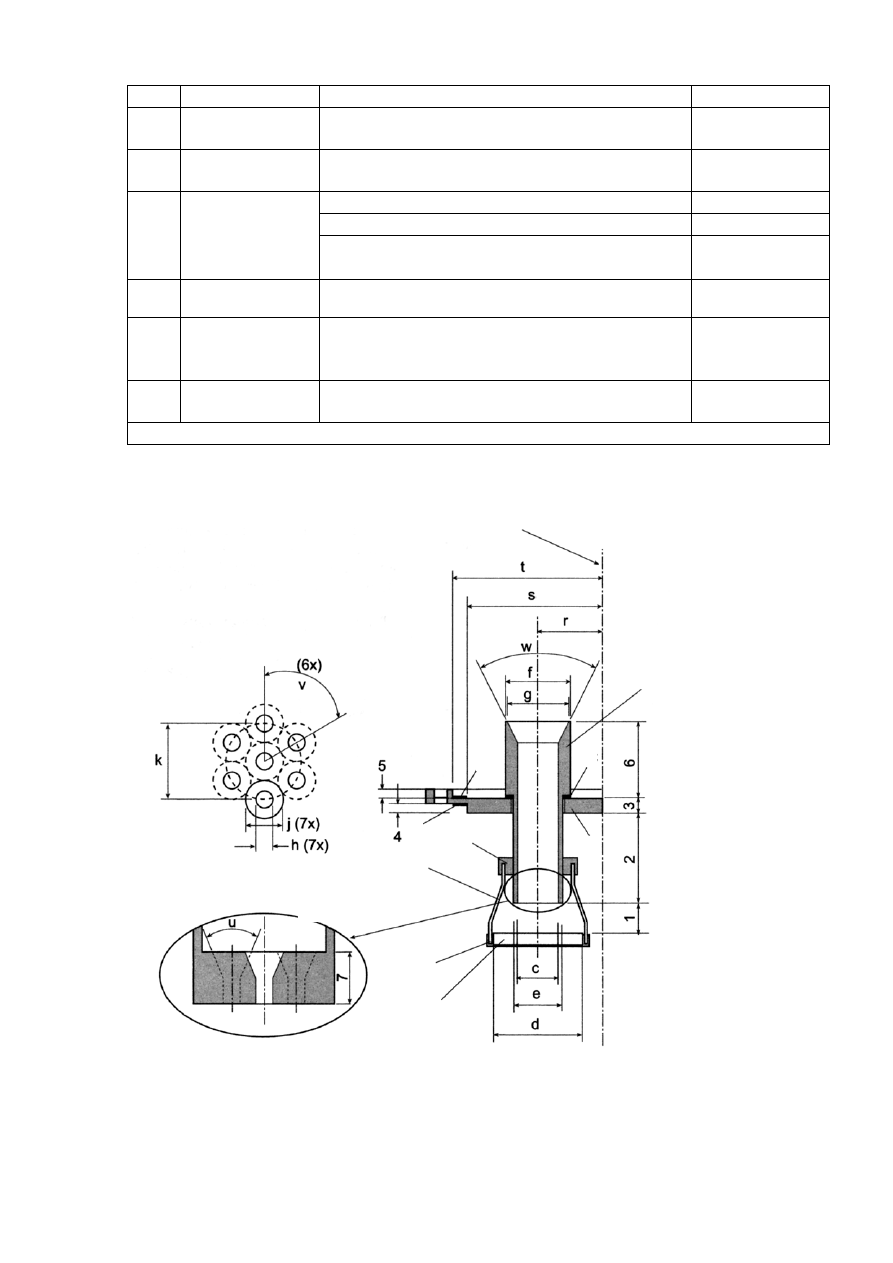

Рис. 6 – Детальная схема трубок и улавливающих пластин

На вставках представлена насадка с набором форсунок.

структура форсунок



центр ступени

З

В

Н

Н

Б

М

Л

К

Г
