Измерение вязкости на ротационных вискозиметрах



Ротационные  вискозиметры  обычно  используют  для  измерения

динамической  вязкости.  Ротационные  вискозиметры  различаются  по  типу
измерительных  систем:  коаксиальные  (соосные)  цилиндры,  конус-плоскость,
плоскость-плоскость.

Ротационные  вискозиметры  представляют  собой  системы,  в  которых

осуществляется сдвиговое течение жидкости (рис. 3).

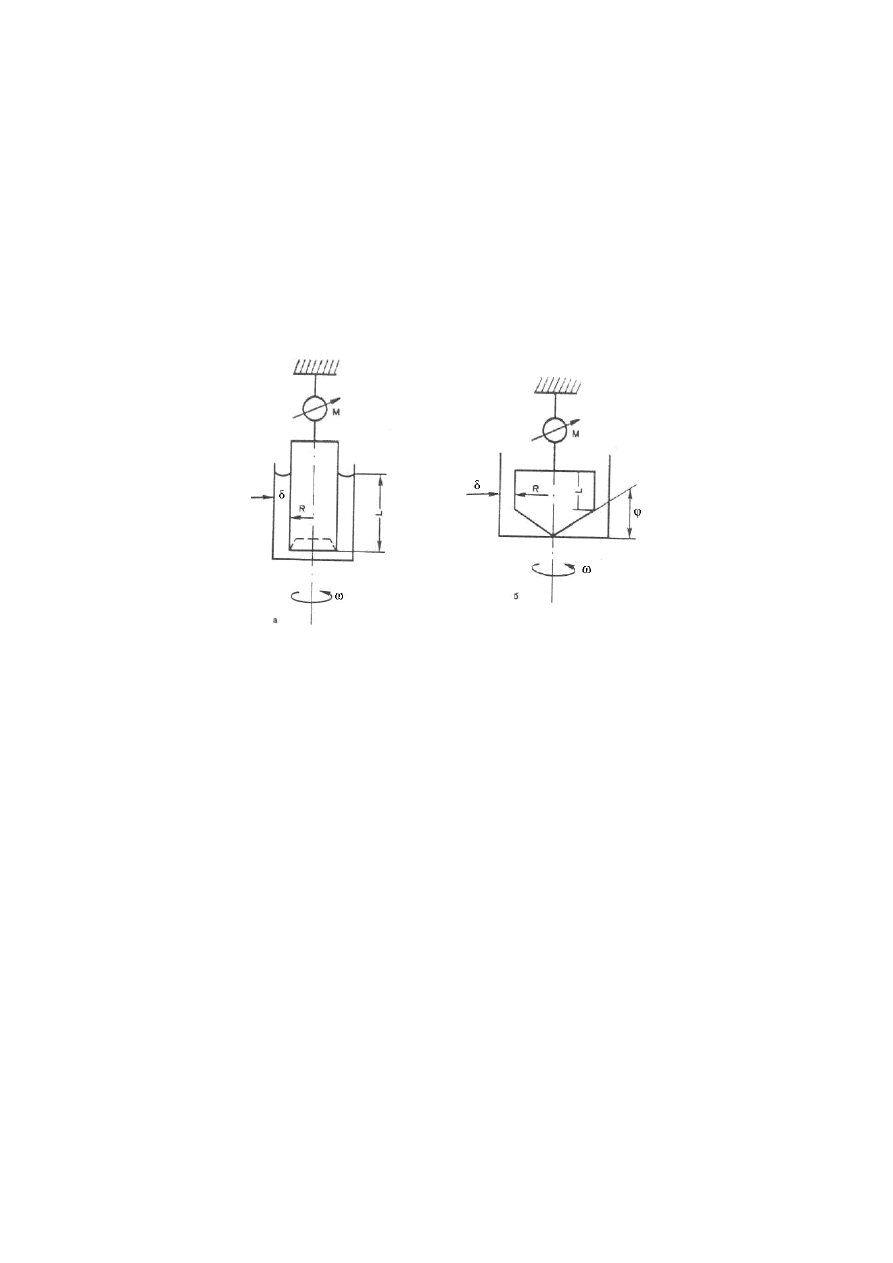

Рисунок 3 – Геометрия ротационных вискозиметров

а. Вискозиметр с концентрическим цилиндром:

М – момент сопротивления; R – радиус внутреннего цилиндра;

δ – внешний цилиндр; L – высота испытуемой жидкости;

ω – угловая скорость вращения внутреннего цилиндра.



б. Вискозиметр с системой конус – плоскость:

М – момент сопротивления; R – радиус конуса;

φ – угол конуса; L –высота цилиндрической части конуса;

ω – угловая скорость вращения  конуса.



Принцип  действия  наиболее  часто  используемых  ротационных

вискозиметров заключается  в  измерении  силы  вращения ротора (крутящий
момент) при его вращении с постоянной угловой скоростью (скорость
вращения)    в  жидкости,  расположенной  между  двумя  коаксиальными
цилиндрами, один из которых вращается двигателем, а второй стационарный.

Ротационные вискозиметры применяются для измерения вязкости

ньютоновских  (вязкость,  независящая  от  сдвига)  или  неньютоновских
