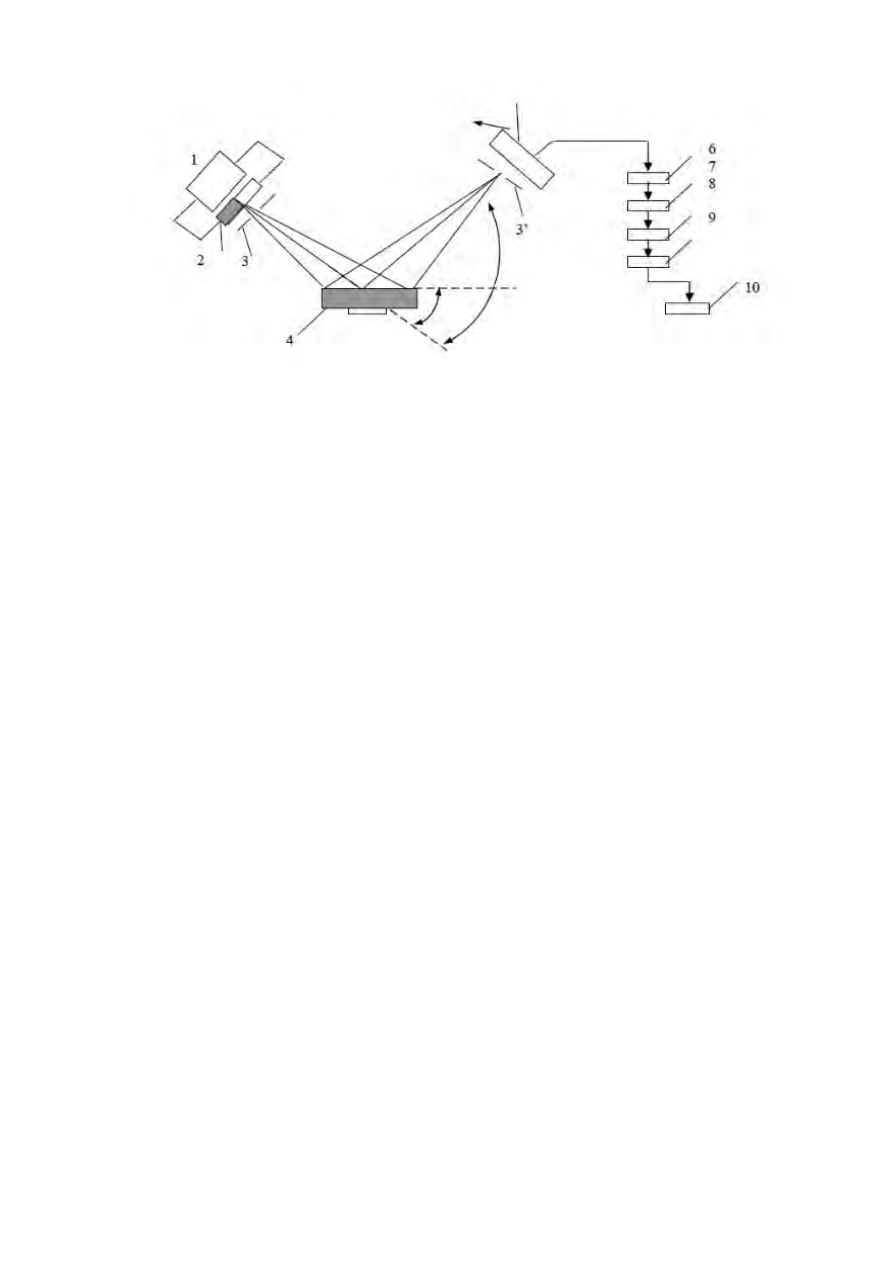

Рисунок 2 – Принципиальная схема дифрактометра. 1 – источник высокого

напряжения; 2  –  рентгеновская  трубка;  3,  3'  –  диафрагмы;  4  –  образец; 5  –

счётчик  квантов;  6  –  фотоэлектронный  умножитель;  7  –  усилитель;  8  –

дискриминатор; 9 – пересчётная схема; 10 – управляющий компьютер



Источником рентгеновского излучения в рентгеноструктурном анализе

являются  откачанные  рентгеновские  трубки  (с  вакуумом  10

-5

–  10

-6



мм рт. ст.),  представляющие  собой  мощный  диод,  в  котором  поток
ускоренных,  обладающих  высокой  энергией,  электронов  бомбардирует
материал  анода.  Зеркало  анода  изготавливают  из  металлов,  для  которых
длины волн рентгеновского излучения лежат в пределах от 2,29 до 0,71 Å (W,
Cr, Fe, Cu, Ni, Co, Mo, Ag).

Для  дифракционных  методов  исследования  органических  веществ

используют  только  характеристическое  рентгеновское  излучение,
полученное  на  основе  медных,  молибденовых  или  кобальтовых  анодов.
Длины  волн,  используемые  в  дифракции  методом  порошка,  соответствуют

К

α

-излучению  анода.  В  качестве  фильтра  используют  либо  металлическую

пластину  (

К

β

-фильтр,  имеющий  край  полосы  поглощения  между

К

α

и

К

β



длинами  волн  рентгеновского  излучения),  либо  большой  специальный
кристалл-монохроматор, преломляющий

К

α

и

К

β

 линии рентгеновского луча

под различными углами.

Рентгеновское  излучение  является  опасным  для  здоровья  человека,

поэтому необходимо соблюдать рекомендации по мерам предосторожности и
