- устройства для отбора проб.

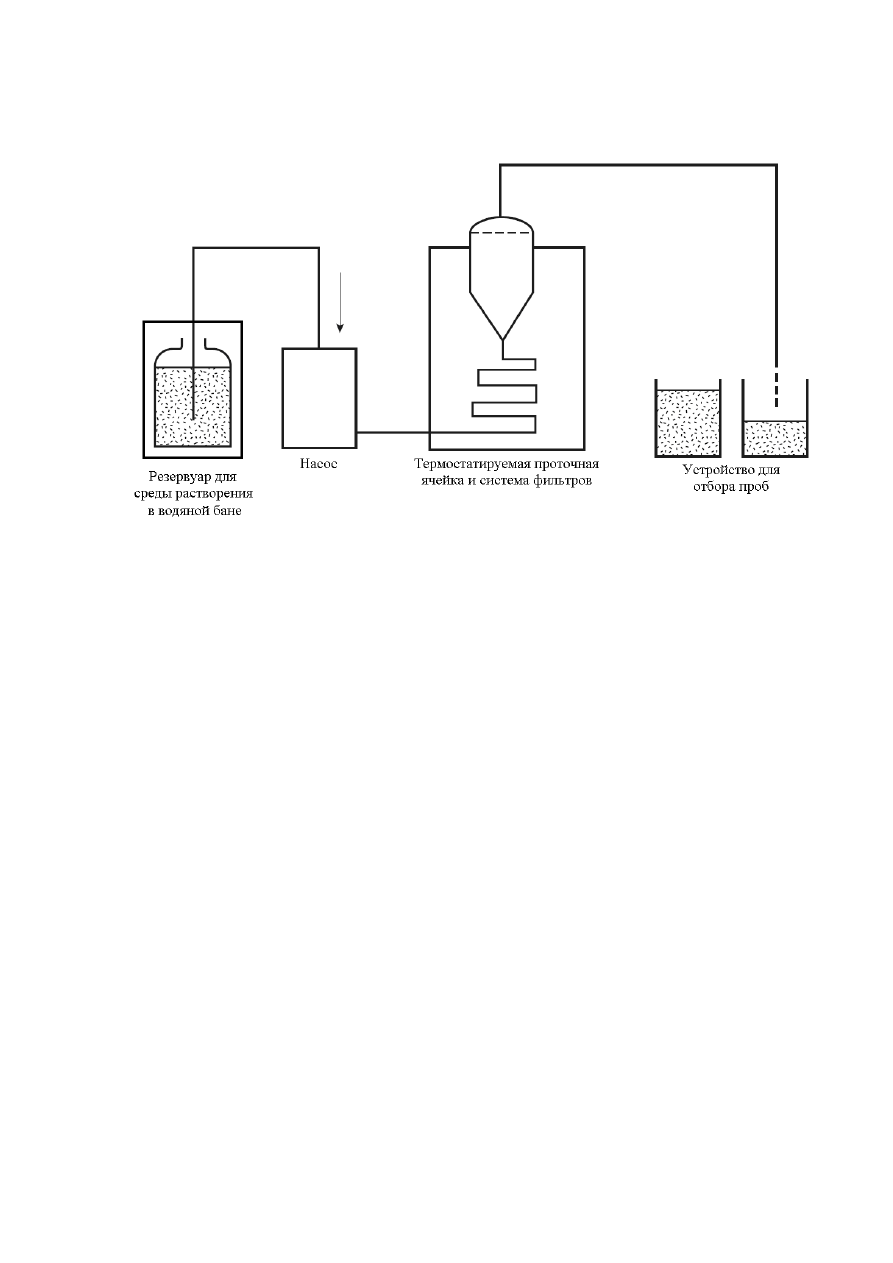

Рис. 1 – Схема прибора «Проточная ячейка»

Проточная ячейка состоит из 3 прозрачных частей, вставляемых одна в

другую (рис. 2):

I.



Нижняя  часть  состоит  из  2  смежных  камер  (А  и  Б),  соединённых
переливным отверстием (1).

Среда растворения попадает в камеру А с восходящим потоком, затем

переходит  в  камеру  Б,  где  поток  является  нисходящим,  и  проходит
через  маленькое  выходное  отверстие  (2),  ведущее  наверх  к
фильтрующему  устройству.  Перед  выходным  отверстием  может  быть
установлено сито с острием (3), улавливающее крупные частицы.

II.



Средняя  часть  ячейки  имеет  полость  для  сбора  липофильных
наполнителей (4), которые плавают на поверхности среды растворения.
Металлическая сетка (5) служит грубым фильтром.

III.



Фильтрующая часть снабжена фильтром (6) из бумаги, стекловолокна
или целлюлозы.
