атомному ряду, то все атомы ряда одновременно излучают электромагнитные
колебания.  Поскольку  расстояние  между  атомами  соизмеримо  с  длиной
волны вторичного когерентного излучения, то кристалл может служить для
него  дифракционной  решеткой.  Энергия  этого  излучения  рассеивается  в
разных направлениях с различной интенсивностью: по одним направлениям
усиливается, по другим – ослабляется и даже полностью гасится. Усиление
колебаний  происходит  по  тем  направлениям,  где  разность  хода
рентгеновских лучей равна целому числу волн или четному числу полуволн.
Это правило (условие интерференции) справедливо для любого излучения. В
результате  образуется  серия  плоских  волн,  которые  распространяются  в
особых  направлениях.  Дифрагированный  луч  можно  рассматривать  как
результат  отражения  от  одной  из  плоскостей  атомной  решетки.  Любая
трехмерная  решетка  рассматривается  как  совокупность  бесконечного  числа
параллельных  атомных  плоскостей,  расположенных  на  равном  расстоянии
друг  от  друга.  Отражение  лучей  будет  происходить  не  только  от  внешней
поверхности, а от всех атомных плоскостей (их серий), так как рентгеновский
луч, в отличие от  оптического излучения, проникает вглубь кристалла.

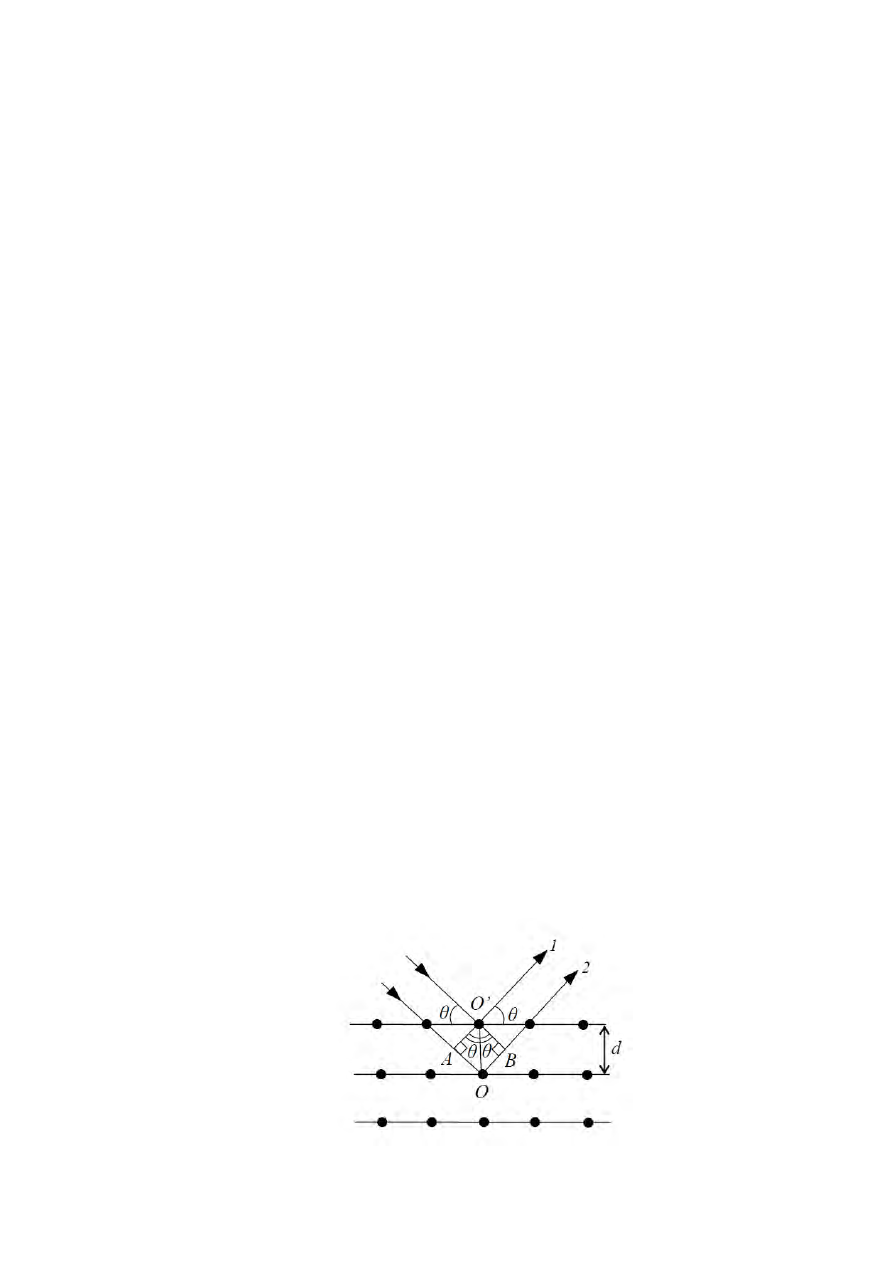

Серия плоскостей характеризуется межплоскостным расстоянием

(рис. 1). Каждая плоскость отражает луч под одним и тем же углом, так как
рентгеновские лучи распространяются в веществе практически без
преломления. При отражении лучи могут интерферировать в том случае,
если их разность хода (АОВ) будет равна целому числу волн Δ (АОВ) =

λ;

АОВ = 2

∙ sin θ.
