P

0

 – атмосферное давление, мм рт.ст.;

ΔР

 – перепад давления в измерительном приборе, мм рт.ст.

Устанавливают  регулирующий  клапан  таким  образом,  чтобы  достичь

постоянной скорости потока через систему,

Q

исх

 (± 5 %). Определяют время,

в  течение  которого  4  л  воздуха  проходят  через  ингалятор.  При
присоединенном ингаляторе измеряют абсолютное давление с обеих сторон
регулирующего клапана (точки замера

Р2

 и

Р3

, рис. 4). Соотношение Р3/Р2

должно  составлять  ≤  0,5,  в  противном  случае,  производят  увеличение
мощности насоса и повторяют измерения.






















Таблица 3 – Описание системы регулирования воздушного потока

Код

Устройство

Описание

А

Соединитель

Внутренний  диаметр  ≥  8  мм,  например,  короткая

металлическая муфта с отводом к

Р3

 меньшего диаметра

Б

Вакуумная трубка  Трубка  ≥  8  ±  0,5  мм  (внутренний  диаметр),  достаточной

длины  для  внутреннего  объема  25  ±  5  мл,  например,

силиконовая

В

Двухсторонний

клапан

Двухсторонний,  двухпортовый  электромагнитный  клапан,

имеющий минимальное сопротивление воздушному потоку, с

внутренним диаметром ≥ 8 мм, и временем реакции ≤ 100 мс

Г

Вакуумный насос  Насос  должен  обеспечивать  достаточную  скорость

воздушного  потока  через  собранную  систему.  Насос

соединяют с двухсторонним клапаном с помощью вакуумной

трубки (внутренний диаметр ≥ 10 мм)

вакуумный

насос

таймер

двухсторонний

клапан

регулиру-

ющий

клапан

соединитель

вакуумная

трубка

импактор

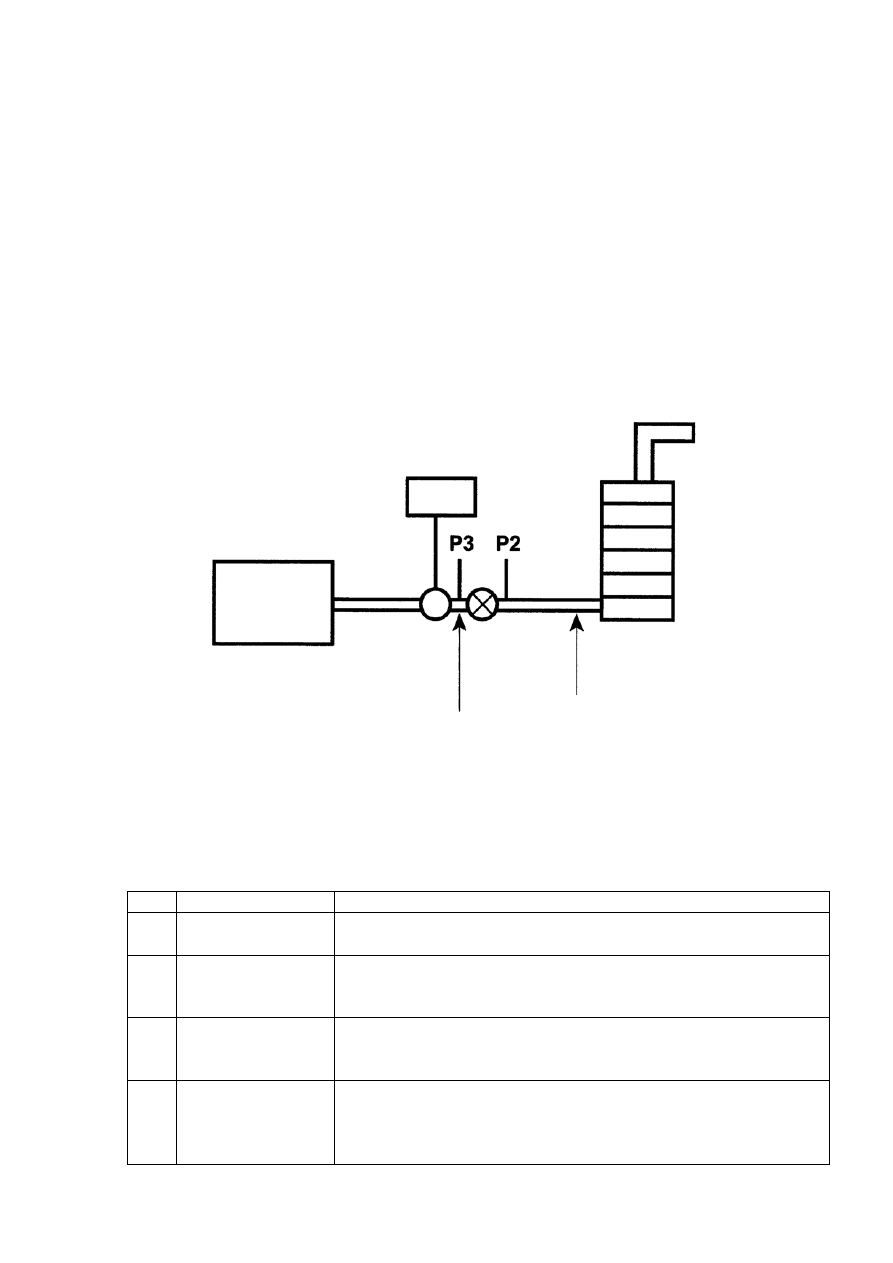

Рис. 4 – Система регулирования воздушного потока



А

Б

В

Г

Д

Е
