времени движения вниз; изменение направления движения происходит
плавно.
Корзинка движется вертикально вдоль оси. Не должно быть заметного
смещения оси в горизонтальной плоскости.
В конструкции прибора предусмотрено использование дисков. При
этом каждая стеклянная трубка снабжается диском цилиндрической формы
диаметром 20,7
±
0,15 мм и высотой 9,5
±
0,15 мм (рисунок,
в
),
изготовленным из прозрачной пластмассы с плотностью от 1,18 до 1,20 г/см
3
.
В диске просверлены 5 параллельных отверстий диаметром 2,0 ± 0,1 мм;
одно из них расположено в центре диска, остальные 4 – равномерно по кругу
радиусом 6,0 ± 0,2 мм от центра диска. На боковой поверхности диска
вырезаны 4 выемки трапециевидной симметричной формы, практически
перпендикулярные верхней и нижней поверхностям диска. Параллельные

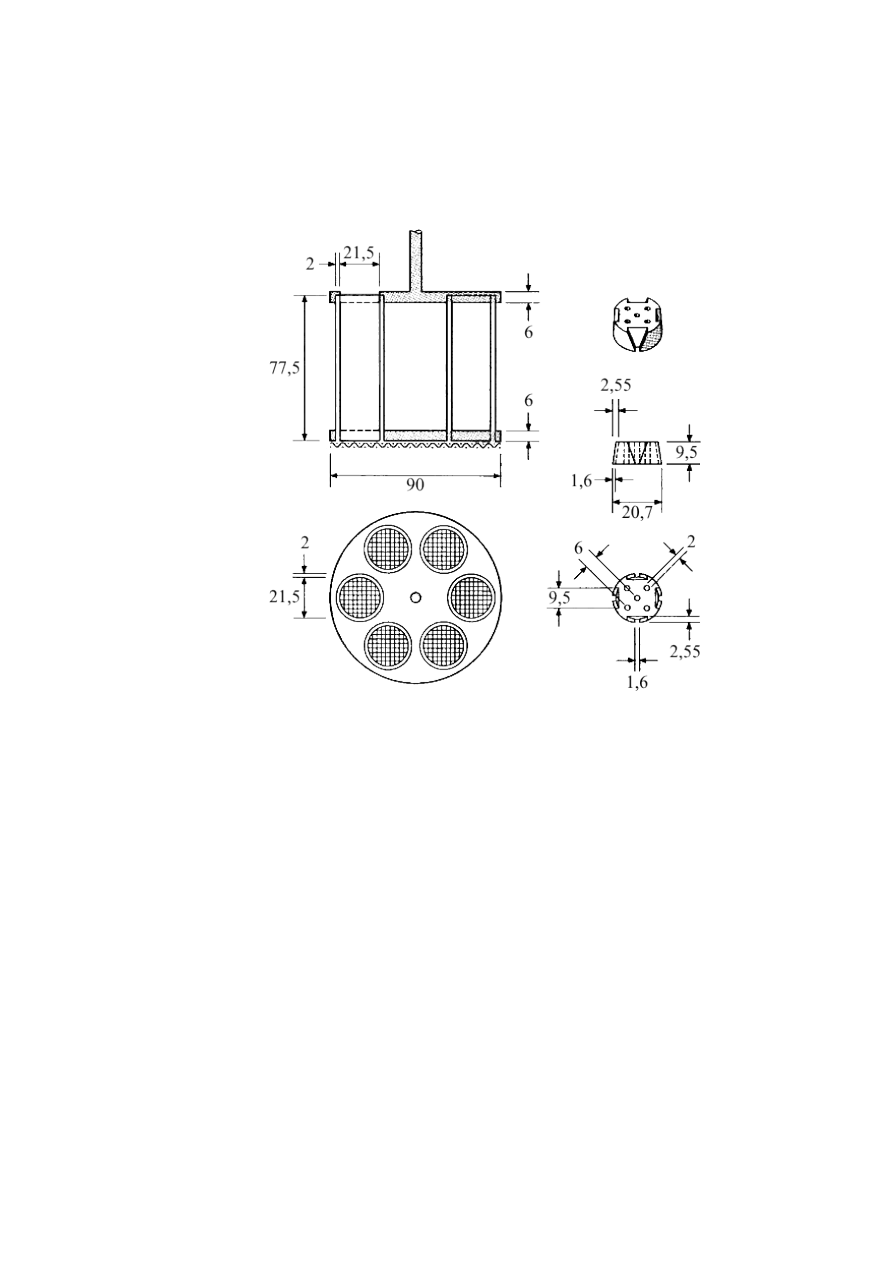

Рис. 1. Устройство и размеры корзинки и диска
(
а
)
(
б
)
(
в
)
Рисунок – Устройство и размеры составных
частей прибора для определения распадаемости таблеток и капсул
Размеры указаны в миллиметрах
а
– корзинка;
б
– сетчатое дно-подставка корзинки;
в
– диск
